Reflectix社

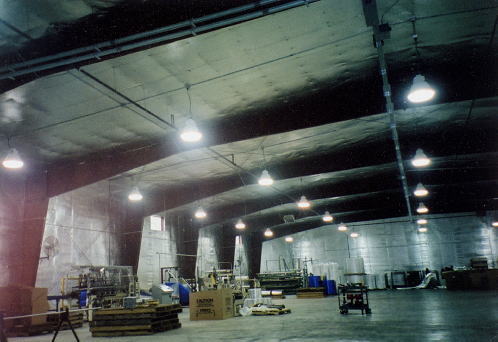

米国インディアナ州のリフレクティックス社では、壁、天井にリフレクティックス遮熱材を施工しています。この工場では、真夏日の外気温38.5℃でもエアコンを使用しないで快適に作業しています。
Q&A
| リフレクティックスの反射の威力！！ | 国土交通省不燃認定品 認定番号NM-0838 | |||
| リフレクティックスシートは雰囲気温度800℃で20分間照射しても全く形状変化がありません。リフレクティックスはアルミ箔で構成されております。元来アルミは660℃前後が溶融点です。溶けなかった理由は、熱を反射し続けたからです。 日本での考え方“断熱（伝導熱を断ち切る）”の常識を根本から見直して下さい |
||||
| ―Q&A― | ||||
Q：貴方は熱移動の3原則をご存知でしょうか？
A：勿論、熱移動の3原則は、対流・伝導・輻射です。
|
||||

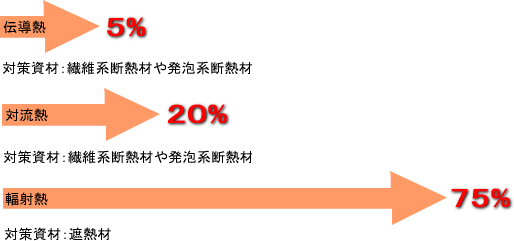

| Q：我々が体感する3種熱移動の比率を教えて下さい。 A：伝導熱が全体の5%、対流熱が20%、輻射熱が75%です。 |
||||
 |
||||
| Q：日本と欧米の「断熱」意識の違いを教えて下さい。 A：特に米国では、1920年頃、熱力学の中の熱移動が体系化され、75%もの輻射熱をカットするために反射技術が取り入れられました。一方、我が国日本では、我々が体感する熱移動の5%弱である伝導熱をカットする断熱法が一般常識となってしまいました。この事は、欧米から見れば非常に不可思議な事として論じられております。 |
||||
| Q：我々が体感する75%の輻射熱とは、如何なるものでしょうか？ A：輻射熱を喚起するのは「熱線＝電磁波」です。 |
||||
 |
||||

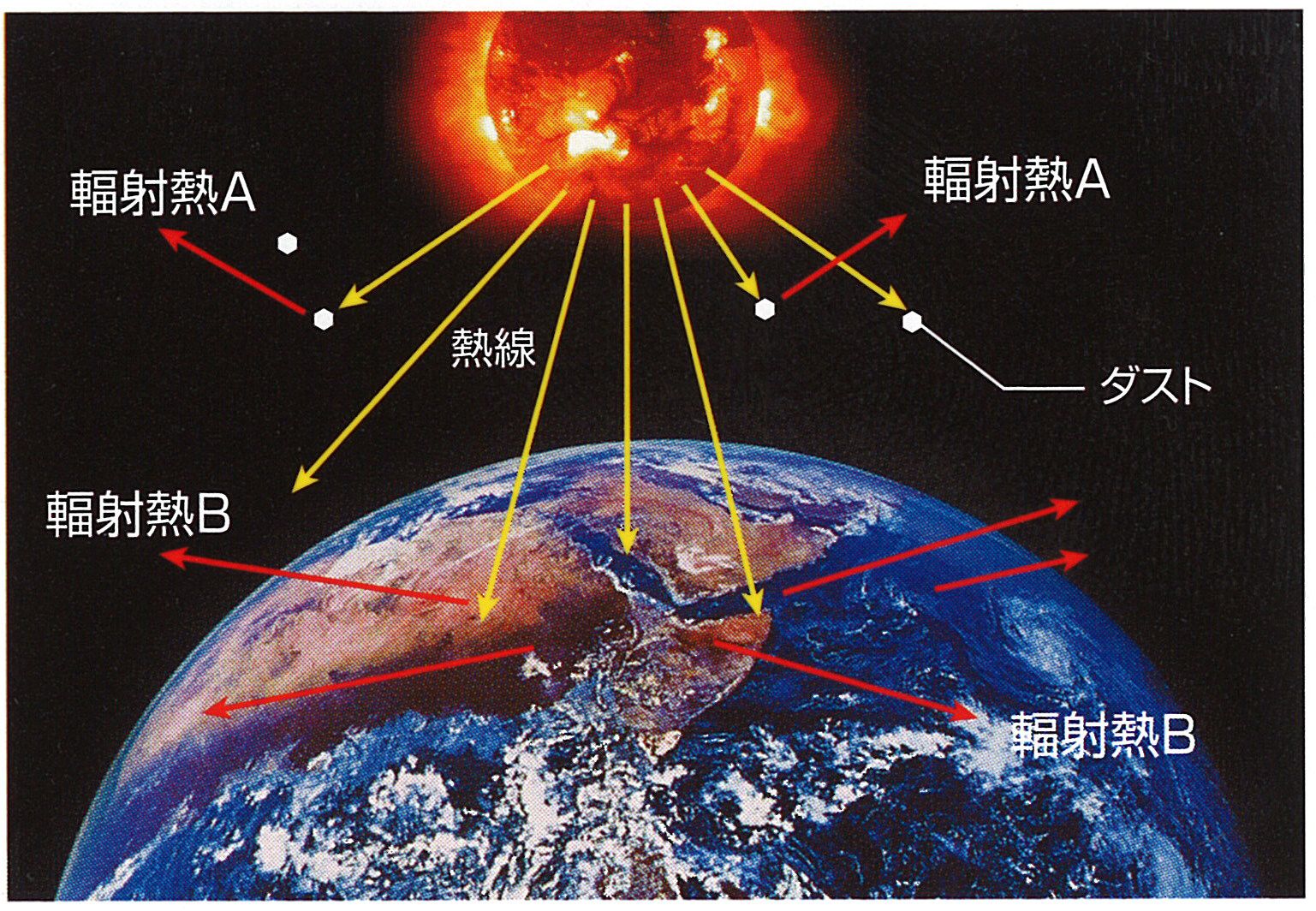

| 太陽からの熱を持たない熱線（電磁波）の一部は宇宙空間のダストに衝突し、ダスト内に吸収され「熱変換作用」により輻射熱Ａを発します。（地球空間温度の大半を決定する）。また、大部分の電磁波は地球に直接降り注ぎ物体に衝突します。その物体は電磁波を反射するか吸収されるかに分かれます。吸収された電磁波は前記ダスト同様「熱変換作用」により輻射熱Ｂを発します。 | ||||
| Q：既存のグラスウールや発泡系材料でも厚くすれば、それなりの効果があるのではないでしょうか？ A：これらの材料は直訳すると「熱伝播遅効型熱吸収材料」です。確かに、薄いものより厚いものの方が効果があると思いますが、何れにしても時間の問題です。また、前述通り２０％程度しか発しない伝導熱を防止しても、快適環境を得ることは難しい事と断言できます。例えば外気温が３６℃と仮定します。１００ｍｍの発泡系材料は、一時間経過後計測すると、１００ｍｍ中半分まで外気温の影響を受けています。この時点では、最内側には外気温の影響を受けておりませんので、断熱効果があるといえますが、２時間後或いは３時間後はどうでしょうか。通常３時間後は、外気温３６℃の熱は最内側まで到達します。このような状況では、断熱材があることさえ無意味な事です。また、一度温まってしまった断熱材は、夕方外気が冷えた場合でもなかなか元に戻らず、熱帯夜に拍車をかける事になってしまいます。 |
||||
| 夏の暑さも冬の寒さもリフレクティックスは快適空間を求め働き続けます。 | ||||
 |
||||

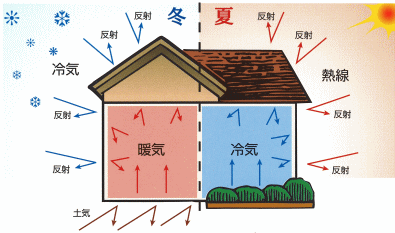

| 冬には冷たい外気と土気を反射し反射し、暖房を室内に戻す。 夏には熱線（電磁波）を反射、外壁からの輻射熱を遮断し室内の冷房－エネルギーを外部に逃がしません。 絶対温度0℃はマイナス273℃です。 熱移動は絶対温度に到達するまで発生し続けます。 リフレクティックスは春夏秋冬不眠不休で働き続けます。 |
||||
輻射熱の影響
  |
|
| 外気36℃の太陽の下にいると、吹き出るような汗と息詰まるような熱気で立ちくらみをするような思いをしますが、木陰に入ると涼しく感じます。体温36.5℃とすると、外気はそれより低い温度ですから、本来涼しく感じなければなりません。しかし、暑く感じるのは太陽の輻射熱が直接体に当たって熱を発しているからです。木陰に入ると木の葉が輻射熱をカットしてくれますので、涼しく感じます。 また、36℃のお風呂に入った場合、ぬるく感じることは誰もが経験していることです。すなわち「暑い・寒い」と感じるのは温度ではないのです。 |
|
 リフレクティックスは、輻射熱（下図赤棒）の99%をカットします。 |
|
■ビルディングの空間を通過する熱流の輻射、伝導、対流の割合    |
|
| ペンシルバニア州立大の報告によれば、ビル等の空間での熱損失の大半は、伝導熱と対流熱によると考えれていましたが、実際ほとんどの熱伝達は輻射熱によるもので、その量は全熱移動の75%を占めると述べています。全米の多くの機関でも暖かい壁から、冷たい壁の間の熱の通過は夏冬関わらず、その60～80%は輻射熱に依るものということで一致しています。従って断熱材を厚くしたり、熱伝導率を低くしただけでは快適空間は生み出せないのです。 |
熱反射率
■反射率の比較
|
|||||||||||||||||||||||
 |
|||||||||||||||||||||||
| ほとんどの建材は反射率が低く、外部の熱を吸収してしまいます。従って夏は暑く冬は寒いという結果になってしまいます。反射率99%のリフレクティックスは、ほとんどの熱線をはね返してしまいます。更に吸収された残りの1%は、エアーキャップによる断熱層が熱の伝導を防止しますので最強の遮熱であり、断熱材といえます。 | |||||||||||||||||||||||
 |
|||||||||||||||||||||||
 |
|||||||||||||||||||||||
| アルミホイルの低熱放出性、空気の低熱伝導性の利点からリフレクティックスは、両面に空気層を合わせ持つ事で輻射熱を反射して伝導熱を断熱することができます。 | |||||||||||||||||||||||

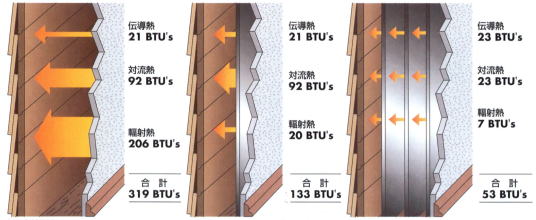

| ■壁空間における熱流試験 ※1BTU=0.252kcal  ※参考文献：Insulating Effects off Successive Air Space Boundedby Bright metallic Sufaces |
|||||||||||||||||||||||
| 壁空間に反射板をおいて熱流試験をした場合、1枚の反射板でも60%の熱損失の減少となります。更に2枚挿入すると85%と大半の熱損失をカットする事ができます。リフレクティックスは反射率99%なので、この効果は更に大きいものになります。 著名なこの分野の権威者によると、夏の屋根への熱負荷は19,000BTU'sもあり、家屋を細かく調べ、またアルミ断熱材を重複して使用すれば、600BTU's、つまり全体の熱負荷の99%を減少できると述べている。 |
|||||||||||||||||||||||
用途例
工場・店舗の省エネ改善 大型物件での電気料金は年間を通して大きなコストとなります。リフレティクスにより室内の遮熱・保温効果が高まり、空調コストが大幅に削減できます。 作業環境を改善し、エネルギーコストを削減しながらCO2の削減にも大きく貢献できます。 |
 ダクト・配管保温
ダクトやパイプをリフレクティックスで巻くことにより、熱損失、熱取得、空気の洩れを除去することができ、冷暖房費を大幅に減少することが可能です。吸水性ゼロの為、高圧洗浄機の洗浄も可能です。 |
高気密・高断熱住宅
屋根、壁、床と、建物全体をリフレクティックスで覆った住宅は、高気密・高断熱住宅となり、市販の断熱材では不可能な快適空間を作り出すことができます。又、省エネルギー効果は絶大です。 |
床暖房システム
リフレクティックスを床下に一層貼ることにより、床に放射された輻射熱の99%を反射し、足元、床全体を快適に保ちます。又、床下の湿気を100%カットし、細菌やカビの発生を防止します。 |
農業用
肉用動物の体重増加に及ぼす著しいストレス原因として、ブラックグローブ効果と呼ばれる自然現象があります。リフレクティックスではこれを阻止し、牛乳生産では10%の増加、受胎率25%増も知られています。ブロイラーでは、体重当りの餌の交換率が15～40%アップします。又、冬期はエネルギーの節約をもたらします。 |
ガレージ・プレハブ建物
ガレージの壁、天井に内貼りする事により、真夏の暑さを半永久的にカットしてしまいます。プレハブ建物では、革命的な遮熱ハウスが期待できます。 |
ビルの遮熱材
ビルの内側に施工することにより、コンクリート外壁に蓄熱された熱を室内に持ち込みません。従って夏は涼しく、冬は暖かく、特に夏場の夜の暑さを解消します。又、大幅な省エネ効果をもたらします。 |
物性及び特徴

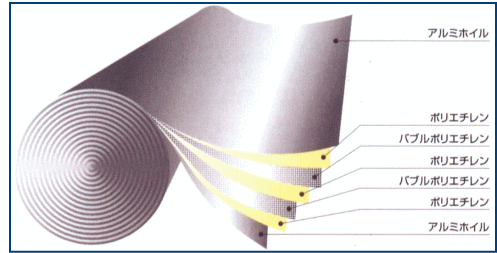

| ■リフレクティックス構造（7層） | |||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||
| リフレクティックス社が持つ「優れた反射技術」は、超高熱環境で使用する宇宙船及び宇宙服の反射絶縁材料として宇宙産業に採用されました。以来、様々な技術を駆使し、進化し現在あるシンプル構造体のリフレクティックスが完成しました。その構造は、両面アルミ箔に2枚のバブルポリエチレンシートを3枚のポリエチレンシートが内蔵された単純構造体です。この高い遮熱性能をもつリフレクティックスは、暑さ寒さを快適に過ごす事に寄与した環境に優しい材料です。しかも経費の節約とエネルギーの節約に大きく貢献します。 | |||||||||||||||||||||||||||||||||||||
| ■商品名／リフレクティックス ■サイズ／7.93ｍｍ厚×1,220ｍｍ幅×38ｍ長 ■荷 姿／600O×1,220W ■重 量／14.1㎏／ロール |
■商品名／専用アルミ絶縁テープ ■サイズ／72ｍｍ幅×45.6ｍ |
||||||||||||||||||||||||||||||||||||
 |
 |
||||||||||||||||||||||||||||||||||||
■リフレクティックス物性
|
|||||||||||||||||||||||||||||||||||||
| ● 高 遮 熱 性 |
たった8mm厚の遮熱材リフレクト工法はお求めになりたいR値を実現することができます。 |
| ● 熱 輻 射 |
99.999%の高純度アルミをシート両面に使用のため、冬の冷輻射熱、夏の暖輻射熱を防御すると同時に室内の暖冷気を外に逃がしません。 |
| ● 広い使用温度範囲 |
-50℃～80℃と広範な温度領域で使用可能です。 |
| ● 熱線（輻射熱）カット率 |
熱線は電磁波です。電磁波の殆どをカットします。その他電子レンジから出るマイクロ波、高圧電線やOA機器から出る低周磁波をカットし、電磁波障害に対応します。 |
| ● 利用空間拡大 |
超薄型で高い性能を発揮するため、取り付け空間が少なくてすみ、その分だけ空間が友好に利用できます。 |
| ● 安 全 性 |
腐食性や毒性、ガン原生等がなく非常に安全性が高い商品です。また、大気への汚染物質の放出はありません。 |
| ● 作 業 性 |
カッターやハサミで簡単に切断できるため、作業効率が非常に向上します。作業時は眩しさ防止サングラス等必要。 |
| ● 多種の取り付け方法が可能 |
ボルト締、接着、釘打、縫いとじ、ホッチキス止め、鋲止め、テープ止め等、種々の取付方法が可能です。 |
| ● 強度が高い |
圧縮強度40ｔ/㎡以上、引張強度3.7N/m㎡（2.64㎏/m㎡） |
| ● 密 閉 性 |
空気を完全に遮断しますので、高気密の空間を作ることができます。また、蒸気を阻止します。 |
| ● 耐 久 性 |
全体の層をプラズマ溶着しているので、剥離したり、破れたりすることはありません。また、酸化したり、分解したりすることもなく永久的なものといえます。 |
| ● 結 露 |
対照温度差、相対湿度によるが空気層設置により結露対策が可能です。 |
| ● 清 潔 |
細菌もカビも増殖しません。また、高圧洗浄機で洗浄することも可能です。 |
| ● 軽 量 |
一平方メートル当り305ｇ程度の重さなので、運搬が非常に楽です。 |
| ● 廃棄物の減少 |
リフレクティックスは全量使い切る事ができます。 |
| ● 防 水 性 |
全く水を寄せ付けませんので防水シートの必要もありません。 |
